Далее составим поездное положение района управления на начало планируемых суток (рис. 3.1).
Рис. 3.1
Отдельно остановимся на расчёте плановых размеров движения – образования поездов к отправлению на каждый участок. Рассмотрим, продвижение вагонопотока на направлении (рис. 3.2).
Рис. 3.2 - Провождение вагонопотока Nij
Со станции А отправится за сутки Nij вагонов. Станцию Б проследует только часть этого потока, равная:
N’ij = Nij*(1-Σtслед/24), (3.4)
где Σtслед – суммарное время следования вагонопотока (движения по участкам и стоянок на технических станциях) от момента отправления со станции А до момента отправления со станции Б, час.
Время Σtслед рассчитывается суммированием нормативов времени хода и технических стоянок в графике движения поездов. При этом учитывается стоянка на последней технической станции перед выходом на участок. Рассчитанные значения Σtслед в часах сведём в таблицу 3.4.

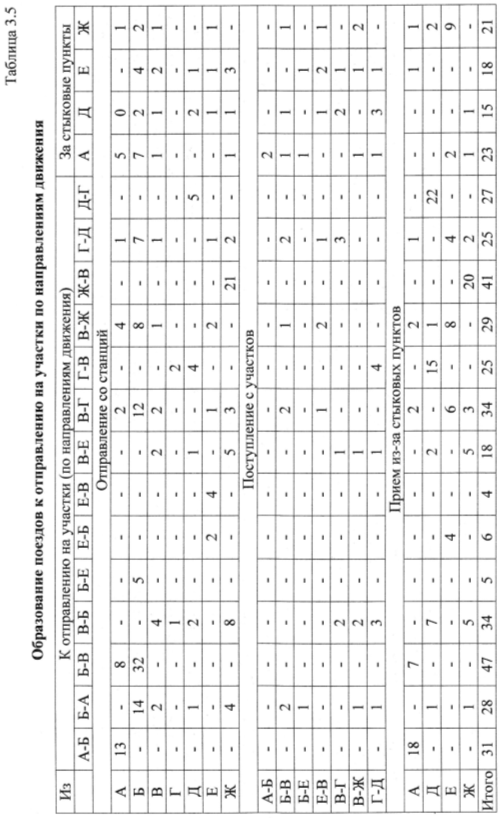

По формуле (3.4) по данным таблиц 3.3 и 3.4 рассчитаем образование поездов к отправлению на каждый участок по направлениям движения. Результаты сведём в таблицу 3.5.
Рассчитаем допустимое число поездов по мощности участка nmax по формуле:
,
где γуч – допустимый уровень заполнения пропускной способности участка (0,85 для однопутных и 0,9 для двухпутных линий);
tтех – продолжительность технологического окна (60 мин. для однопутных и 120 мин. для двухпутных линий);
αн – коэффициент, учитывающий потери пропускной способности участков из-за недостаточности надёжности технических средств (0,93 для двухпутных участков с автоблокировкой и 0,94 в остальных случаях);
Тр – период графика на ограничивающем перегоне (30 мин. для однопутных участков), или расчётный межпоездной интервал (8 мин. для двухпутных участков);
nпс, nприг, nсб – число пар соответственно пассажирских, пригородных и сборных поездов;
εпс – коэффициент съема пассажирского поезда; для однопутных линий – 1,3; двухпутных, оборудованных автоблокировкой, принимается в зависимости от nпс:
nпс |
10 |
20 |
30 |
40 |
50 |
60 |
εпс |
2,2 |
2,0 |
1,9 |
1,8 |
1,7 |
1,6 |
εприг – коэффициент съёма пригородного поезда (εприг = 1,2);
εсб – коэффициент съёма сборного поезда (2,0 для однопутных участков и 4,0 для двухпутных участков).
Расчёт допустимого числа произведём в таблице 3.6.
Таблица 3.6 - Расчёт допустимого числа поездов по мощности участка
Участок |
γуч |
tтех |
αн |
Тр |
nпс |
εпс |
nприг |
εприг |
nсб |
εсб |
nmax |
А-Б |
0,9 |
120 |
0,93 |
8 |
27 |
1,9 |
24 |
1,2 |
2 |
4 |
61 |
Б-В |
0,9 |
120 |
0,93 |
8 |
29 |
1,9 |
39 |
1,2 |
0 |
4 |
46 |
Б-Е |
0,85 |
60 |
0,94 |
30 |
1 |
1,3 |
0 |
1,2 |
0 |
2 |
36 |
Е-В |
0,9 |
120 |
0,93 |
8 |
11 |
2 |
7 |
1,2 |
1,5 |
4 |
107 |
В-Г |
0,9 |
120 |
0,93 |
8 |
20 |
2 |
14 |
1,2 |
1 |
4 |
84 |
В-Ж |
0,9 |
120 |
0,93 |
8 |
17 |
2 |
5 |
1,2 |
2 |
4 |
97 |
Г-Д |
0,9 |
120 |
0,93 |
8 |
20 |
2 |
18 |
1,2 |
1 |
4 |
80 |
